🔥 Van chặn lửa EI60 là gì?
Trong các công trình có hệ thống HVAC và ống gió, việc kiểm soát khói và ngăn cháy lan qua đường ống là yêu cầu đặc biệt quan trọng. Khi xảy ra hỏa hoạn, đường ống gió có thể trở thành một trong những tuyến truyền lửa, khí nóng và khói từ khu vực này sang khu vực khác.
Van chặn lửa EI60 là thiết bị được lắp đặt trên hệ thống ống gió nhằm hạn chế sự lan truyền của đám cháy qua đường ống khi xảy ra sự cố.
Ký hiệu EI60 thể hiện yêu cầu về khả năng duy trì:
- E – Integrity: tính toàn vẹn, ngăn ngọn lửa và khí nóng xuyên qua.
- I – Insulation: khả năng cách nhiệt, hạn chế nhiệt độ truyền sang phía không cháy.
- 60: thời gian duy trì yêu cầu là 60 phút trong điều kiện thử nghiệm phù hợp.
👉 Vì vậy, EI60 không đơn giản chỉ là “van chịu lửa 60 phút”. Khi lựa chọn sản phẩm cho công trình, cần xem xét đầy đủ cấu tạo, kích thước, vật liệu, cơ cấu truyền động và đặc biệt là hồ sơ thử nghiệm/chứng nhận của đúng cấu hình sản phẩm.Hãy cùng SAV tìm hiểu về cấu tạo van chặn lửa EI60 mà SAV cung cấp tới khách hàng

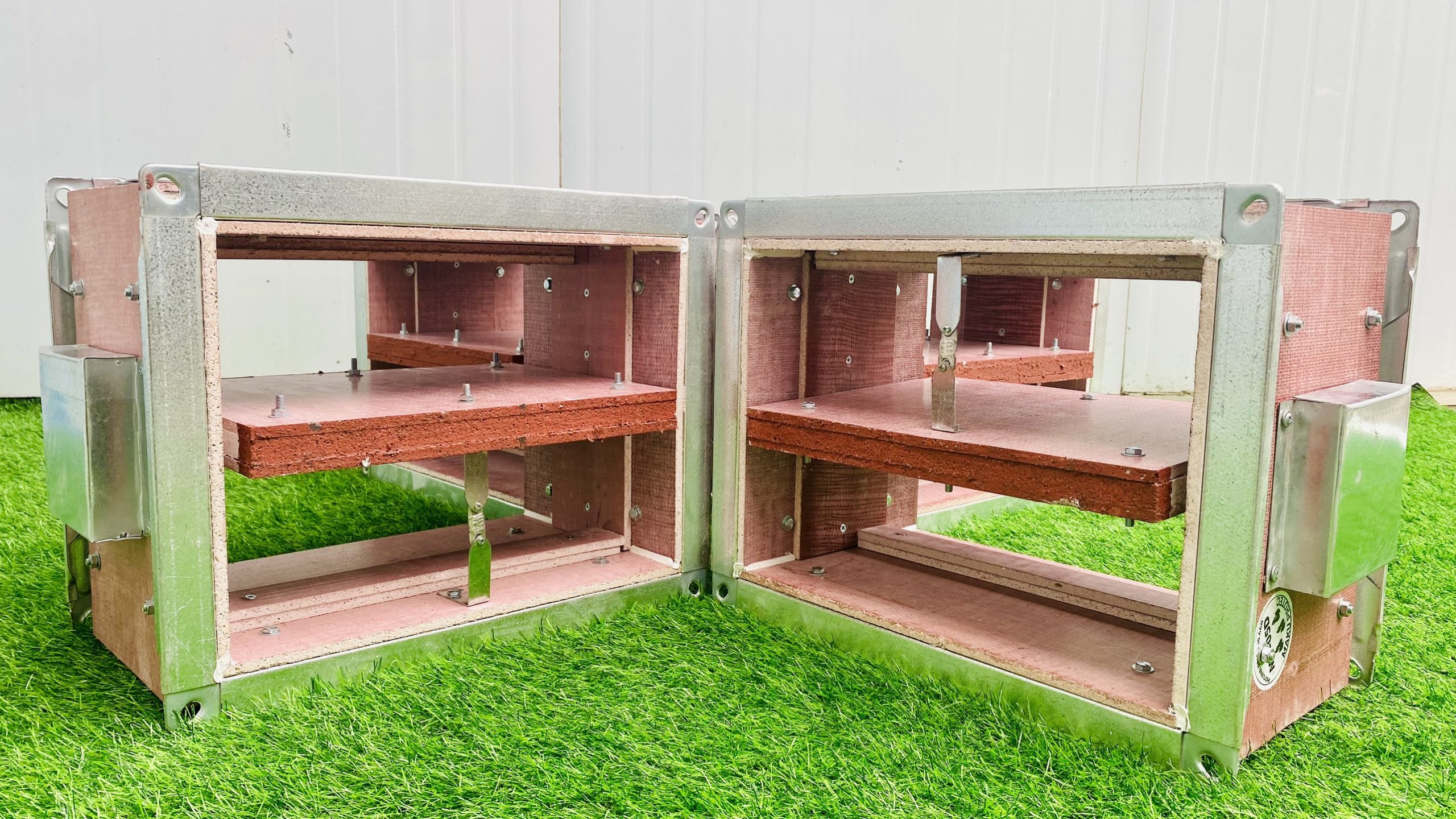

🧱 Cấu tạo van chặn lửa EI60
Một bộ van chặn lửa EI60 thường bao gồm nhiều thành phần được thiết kế đồng bộ để đáp ứng yêu cầu ngăn cháy.
1. 🔩 Thân van
Thân van thường được chế tạo từ tôn mạ kẽm 1.15mm
– Lớp ngoài cùng là được bọc bởi tấm chống máy MGO có độ dày 5mm
– Lớp ở giữa được bọc lớp cách nhiệt có độ dày 16mm
– Lớp trong cùng lòng van được bọc lớp chống cháy MGO có độ dày 8mm
Các lớp chống cháy và cách nhiệt được liên kết với nhau và gắn vào thân van bởi Eku và Bulong
2. 🔥 Cánh van
Cánh van là bộ phận trực tiếp đóng kín tiết diện đường gió khi có tín hiệu kích hoạt. Cánh van có cấu tạo đặc biệt nhằm đáp ứng yêu cầu về tính toàn vẹn và cách nhiệt.
Cấu tạo cánh van sản phẩm SAV
– 2 bên cánh van là bọc tấm chống cháy MGO có độ dày 8mm
– Ở giữa là lớp tấm cách nhiệt có độ dày 16mm
3. ⚙️ Cơ cấu truyền động
Van có thể sử dụng cơ cấu truyền động bằng:
- Cơ cấu lò xo kết hợp cầu chì nhiệt 74 độ C còn gọi là van chặn lửa FD cầu chì
- Điều khiển van bằng động cơ điện (220V hoặc 24V) Còn gọi là van chặn lửa động cơ MFD
Việc lựa chọn loại van cần phù hợp với kích thước, cấu hình van và yêu cầu điều khiển của hệ thống.
4. 🌡️ Cơ cấu kích hoạt
Trong hệ thống thực tế, van có thể được kích hoạt thông qua tín hiệu điều khiển từ hệ thống báo cháy hoặc cơ cấu cảm biến nhiệt tùy thiết kế.
Khi xảy ra sự cố cháy, van đóng lại để hạn chế khả năng lửa và khói lan truyền qua đường ống gió.
⚙️ Nguyên lý hoạt động của van chặn lửa EI60
Nguyên lý cơ bản có thể hiểu theo trình tự:
🔥 Phát hiện sự cố → kích hoạt cơ cấu đóng → Cánh van đóng → ngăn đường truyền lửa/khí nóng → duy trì khả năng bảo vệ theo cấp EI được thử nghiệm.
Trong hệ thống HVAC, van có thể được bố trí tại những vị trí mà đường ống gió đi xuyên qua tường hoặc sàn có yêu cầu về ngăn cháy, tùy thiết kế và giải pháp PCCC của công trình.
Điểm quan trọng là không nên lựa chọn van chỉ dựa vào kích thước hoặc thông số thương mại.
Một sản phẩm được ghi EI60 cần được xem xét dựa trên hồ sơ thử nghiệm và phạm vi áp dụng của cấu hình đã thử.
🏢 Van chặn lửa EI60 được sử dụng ở đâu?
Van chặn lửa thường xuất hiện trong nhiều loại công trình có hệ thống thông gió và điều hòa không khí như:
🏭 Nhà máy, nhà xưởng
🏢 Tòa nhà văn phòng
🏨 Khách sạn
🏥 Bệnh viện
🏬 Trung tâm thương mại
🏫 Trường học
🏗️ Chung cư và công trình cao tầng
Đặc biệt, đối với những hệ thống có đường ống gió xuyên qua các bộ phận của công trình có yêu cầu ngăn cháy, việc lựa chọn giải pháp van phù hợp cần được thực hiện ngay từ giai đoạn thiết kế.
🔥 EI60 khác gì so với EI30, EI90 và EI120?
Đây là vấn đề nhiều chủ đầu tư và nhà thầu HVAC quan tâm.
| Cấp chịu lửa | Thời gian yêu cầu |
|---|---|
| EI30 | 30 phút |
| EI60 | 60 phút |
| EI90 | 90 phút |
| EI120 | 120 phút |
Tuy nhiên, EI cao hơn không đồng nghĩa với việc có thể tùy ý thay thế cho EI thấp hơn trong mọi trường hợp.
Ví dụ, công trình yêu cầu giải pháp EI60 thì việc lựa chọn sản phẩm EI90 cần kiểm tra phạm vi chứng nhận, cấu hình lắp đặt và yêu cầu hồ sơ của công trình.
👉 Do đó, khi làm hồ sơ PCCC, cần đối chiếu yêu cầu thiết kế → sản phẩm → cấu hình thử nghiệm → hồ sơ pháp lý/kỹ thuật.
📐 Cách lựa chọn van chặn lửa EI60 cho hệ thống ống gió
Để lựa chọn đúng van chặn lửa EI60, cần kiểm tra ít nhất các yếu tố sau:
① Kích thước van
Xác định chính xác:
W × H
hoặc kích thước theo thiết kế của hệ thống ống gió.
Không nên chỉ lựa chọn theo kích thước cửa gió hoặc kích thước ống mà bỏ qua kích thước thực tế của van.
② Lưu lượng gió
Van phải phù hợp với lưu lượng thiết kế của hệ thống.
Đây cũng là lý do việc tính toán lưu lượng gió và kích thước ống gió cần được thực hiện trước khi lựa chọn van.
③ Cấp chịu lửa
Xác định công trình yêu cầu:
EI30 / EI60 / EI90 / EI120
Trong đó, EI60 là một cấp thường được quan tâm đối với nhiều giải pháp ngăn cháy của hệ thống HVAC.
④ Phương pháp lắp đặt
Cần kiểm tra van được phép lắp:
- Trên tường.
- Trên sàn.
- Tại vị trí xuyên tường.
- Tại vị trí xuyên sàn.
- Theo phương ngang hoặc phương đứng.
Không phải mọi van EI60 đều có thể lắp đặt theo mọi phương pháp.
⑤ Hồ sơ thử nghiệm
Đây là yếu tố đặc biệt quan trọng khi sử dụng sản phẩm cho công trình PCCC.
Cần kiểm tra:
- Tên nhà sản xuất.
- Model sản phẩm.
- Kích thước thử nghiệm.
- Cấu tạo van.
- Vật liệu.
- Cấu hình lắp đặt.
- Tiêu chuẩn/phương pháp thử.
- Kết quả thử nghiệm.
- Phạm vi áp dụng.
👉 Không nên chỉ dựa vào dòng chữ “EI60” trên catalogue để kết luận sản phẩm đáp ứng hồ sơ nghiệm thu PCCC.
⚠️ Những sai lầm thường gặp khi mua van chặn lửa EI60
❌ Chỉ nhìn vào giá
Hai sản phẩm cùng được quảng cáo là EI60 nhưng có thể khác nhau về cấu tạo, actuator, vật liệu và phạm vi thử nghiệm.
❌ Chỉ nhìn vào catalogue
Catalogue là tài liệu kỹ thuật quan trọng nhưng không thay thế cho hồ sơ thử nghiệm/chứng nhận cần thiết khi công trình yêu cầu.
❌ Mua van trước rồi mới kiểm tra hồ sơ
Đây là lỗi có thể gây khó khăn khi hoàn thiện hồ sơ PCCC.
❌ Không kiểm tra kích thước thử nghiệm
Một van được thử nghiệm ở một cấu hình/kích thước nhất định không có nghĩa mọi kích thước khác đều mặc nhiên có cùng kết quả.
🛠️ Van chặn lửa EI60 SAV
SAV cung cấp các giải pháp van chặn lửa và phụ kiện hệ thống HVAC, hướng tới các công trình nhà xưởng, nhà máy, tòa nhà và dự án cơ điện.Đồng hành cùng nhà sản xuất: ống gió Kaiyo, Firedamper.vn
Khi lựa chọn van chặn lửa EI60, SAV có thể hỗ trợ khách hàng kiểm tra:
✅ Kích thước van theo hệ thống ống gió
✅ Cấu tạo sản phẩm
✅ Vật liệu chế tạo
✅ Phương án lắp đặt
✅ Cơ cấu truyền động
✅ Yêu cầu kỹ thuật của dự án
✅ Hồ sơ thử nghiệm/chứng nhận liên quan
Mục tiêu là lựa chọn đúng sản phẩm – đúng cấp chịu lửa – đúng cấu hình – đúng hồ sơ.
📌 Kết luận
Van chặn lửa EI60 là một thành phần quan trọng trong giải pháp an toàn cháy cho hệ thống HVAC. Không chỉ cần quan tâm đến khả năng đóng mở của van, người thiết kế và nhà thầu cần xem xét đồng thời cấp chịu lửa, cấu tạo, kích thước, phương án lắp đặt và hồ sơ thử nghiệm.
Đặc biệt với các dự án yêu cầu hồ sơ PCCC, việc kiểm tra đúng model và đúng cấu hình đã được thử nghiệm là yếu tố rất quan trọng.
🔥 Chọn đúng van chặn lửa EI60 ngay từ đầu sẽ giúp hệ thống HVAC an toàn hơn và hạn chế rủi ro khi hoàn thiện hồ sơ nghiệm thu.
